X3IR - IR-mod till fjärrkontroll

[Stan64]

Här kan du ladda ner installationsanvisningar, program och manualer för X3IR.


Montering utan Xecuter 3
Kablarna du sätter i Xecuter 3 adaptern måste kopplas till moderkortet istället.

V1.6

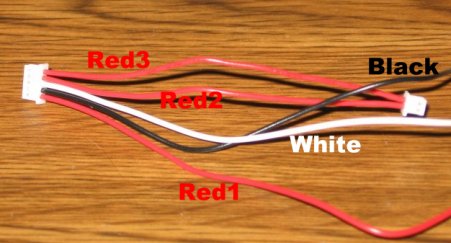

Strömkabeln till X3IR har fem kablar.
RÖD1, SVART, VIT, RÖD2, RÖD3
De två sista röda sitter i en kontakt och måste klippas av och skalas så du kan löda fast dem på moderkortet.

Den enklaste lösningen är att lokalisera de små komponenterna på moderkortet till vänster om sladden som kommer från strömbrytarkretskortet.

Där monterar du RÖD2 på högersidan av R3G8 eller R3G6 eller den till höger om R3G6.

Du monterar RÖD3 på högersidan av R3G7 eller R3G5 eller R3G3.

Felsökning
Om du inte får X3IR att fungera som du vill så prova att programmera om den ett par gånger. Glöm inte att ladda inställningarna från X3IR varje gång.

[Stan64]

X3IR-Features_and_Use.pdf
Här är en svensk översättning av den officiella guiden, har dock lagt till lite extra kommentarer för att underlätta. Numreringen är fel i pdf-guiden så det kan bli lite förvirrande. Kolla bilderna i den och följ dessa instruktioner.

X3IR ? X3 Frontpanels Installation
V2.0 ? Svenska

Innehåll
1. X3IR Produktinnehåll
2. Montering
3. Installation i frontpanelen

X3 = Xecuter 3
X3CP = Xecuter 3 Control Panel

1. X3IR Produktinnehåll
X3IR Huvudkretskort
IR-kretskort
Programmerarkretskort
Sladdar
Dubbehäftande klistermärken

2. Montering

1) Sladden med de tre lösa kablarna ska lödas fast på undersidan av strömporten på XBOX:ens moderkort. Följ bilden som motsvarar din version på moderkortet.
2) Koppla in 2-pinnars kontakten i kretskortet vid handkontrollsporten som följde med X3-chippet.

3. Installation i frontpanelen

1) Klistra fast ena sidan av det lilla klistermärket på baksidan av IR-kretskortet.
2) Skruva upp de två skruvarna som finns inuti X3CP.
3) Klistra på IR-kretskortet på X3CP-kretskortet enligt bilden.
4) Dra kablarna runt till baksidan av X3CP-kretskortet och skruva tillbaka skruvarna.
5) Koppla in den vita kabeln i programmeraren.
6) Dra IR och programmerarkablarna genom hålet på Xbox till framsidan. Det underlättar om man skruvar bort kontrollporten.
7) Koppla in IR-kablarna (3 pinnar), Programmerar-kabeln (5 pinnar) och elkabeln (stor 5 pinnars) till X3IR-kretskortet.
8) Med hjälp av ett av de dubbelhäftande klistermärkena så sätter du fast X3IR-kretskortet mot framsidan av plåten i XBOX:en.
9) Installera också programmeraren på nedre framsidan av XBOX:en med hjälp av ett dubbelhäftande klistermärke.
10) Nu är du klar!

[Stan64]

X3IR-Programming.pdf
Här är en svensk översättning av den officiella guiden, har dock lagt till lite extra kommentarer för att underlätta. Numreringen är fel i pdf-guiden så det kan bli lite förvirrande. Kolla bilderna i den och följ dessa instruktioner.

X3IR Programmeringsinstruktioner
V2.0 ? Svenska

Innehåll
1. Hårdvaruinställningar
2. Mjukvaru-manual
3. ?Learning Mode?

1. Hårdvaruinställningar

1) Koppla ur strömkabeln till din XBOX.
2) Koppla programmeraren till en PC med hjälp av en Seriel-kabel. Den ska ha portbeteckningarna DB9HA-DB9HO/DB9F-DB9M.
3) Ställ om programmeraren i programmeringsläge genom att trycka knappen på kretskortet neråt.
4) X3IR kan nu programmeras med den nya inställningen.
5) När du är klar med programmeringen ska du trycka tillbaka knappen uppåt till dess ursprungliga position.
6) Koppla tillbaka strömmen till din XBOX.

2. Mjukvaru-manual

Allow Power ON = X3IR låter dig sätta på din XBOX med din fjärrkontroll
Power Button Push Delay = Hur länge strömknappen på din XBOX ska vara intryckt när du sätter på den med eller utan chip.
Turn On with Mod Enabled = Vilken knapp som sätter på din XBOX i chippat-läge.
Turn On with Mod DIsabled = Vilken knapp som startar din XBOX i original-läge.
Turn Off = Vilken knapp som stänger av din XBOX. (Ska tryckas in tre gånger.)

1) Starta ?X3IR Settings Manager?
2) Tryck på ?Read Settings? för att ladda informationen som finns i X3IR-kretskortet.
3) Ställ in fälten som du önskar. För att bestämma hur du ska trycka via fjärrkontrollen ska du kolla in Sektion 3 ?Learning Mode?. För att inte ställa in någon knapp matar du in "000000".
4) När du har konfigurerat klart så tryck på knappen ?Write Settings?. Detta sparar all data till X3IR-kretskortet.
5) Programmeringen är nu klar, koppla ur programmeraren från din PC och stäng av programmeringsläget (se Sektion 1).

3. ?Learning Mode?

Den här funktionen gör det lätt för dig att konfigurera X3IR med vilken RCA-kompatibel fjärrkontroll som hellst.

Viktigt: Var noga med att ha kopplat X3IR-programmeraren till X3IR och till din PC. Och att programmeringsswitchen är tryck nedåt. Du måste också ha startat programvaran och tryckt på ?Read Settings? innan du börjar ändra i inställningarna. Så att du arbetar med informationen som redan finns på X3IR-kretskortet.

1) Tryck på ?Select Tools? och sedan ?Learn Mode?. Då kommer ett nytt fönster och visas.

2) Klicka på ?Start?

3) Sikta på IR-mottagaren som följde med X3IR och tryck på den knappen du vill att den ska lära sig. Då kommer koden för den knappen visas i fönstret.

Ibland så kan koden bli olika beroende på hur länge du trycker på knappen. Det är därför rekommenderat att du trycker på knappen du vill använda om och om igen med 2 sekunders intervaller tills du får samma kod om och om igen.

4) Skriv ner alla knappkoder du vill använda och tryck på ?Done? och sedan ?Exit?.

5) När du är tillbaka i huvudfönstret så skriver du in koderna du vill använda för de olika funktionerna. (Var noga med att ha tryckt på ?Read Settings? innan du gör några ändringar så att du arbetar med inställningarna som finns på X3IR-kretskortet.)

6) Nu är du klar. Fortsätt på Sektion 2, punkt 4. Glöm inte att skriva tillbaka inställningarna till kretskortet.

[Stan64]

X3IR-Features_and_Use.pdf
Här är en svensk översättning av den officiella guiden

X3IR Funktioner och användning
V2.0 ? Svenska

X3IR Funktioner
- Stäng av och sätt på din XBOX med din XBOX DVD-fjärrkontroll, eller vilken RCA DVD-kompatibel fjärrkontroll som hellst.
- Starta med eller utan modchip
- Programmeringsbara knappar
- Safety Off(tm) gör så att du måste trycka på avknappen tre gånger för att inte stänga av den av misstag
- Blå statuslampa
- Fungerar med alla modchip
- Perfect-Press(tm) gör så att du kan ställa in hur länge knapparna ska vara intryckt vid uppstart för att fungera felfritt med alla modchip

Användning av X3IR
Med grundinställningar:
Select på ?Xbox Remote? sätter på din XBOX i chippat-läge.
Display på ?Xbox Remote? sätter på din XBOX i original-läge.
0, 0, 0 på ?Xbox Remote? stänger av din XBOX.

0, 0, 0 betyder att du måste trycka på 0 tre gånger i rad.

[tut]

Ärligt talat, hur svårt är det att beskriva förfarande för folk som saknar Xecuter 3? Och hur blåsta är Team Xecuter som inte har med ett foto på insidan av en xbox där man med ett par rader text förklarar vart man lokaliserar lödpunkterna som är avbildade på ritningen?

Sen skryter man om att stödja alla möjliga modchip men säger inte ett ord om hur man gör då. Ni är ju inte heller direkt tydliga i att förklara detta.

"Där monterar du RÖD2 på högersidan av R3G8 eller R3G6 eller den till höger om R3G6."

"Du monterar RÖD3 på högersidan av R3G7 eller R3G5 eller R3G3."

Bra att göra när man saknar R3G8 och R3G6? Och med v1.6 i rubriken menar ni att den instruktionen gäller bara för folk utan X3 med Xbox 1.6? Vi som har tidigare versioner får klara oss själva eller?

Komplettering:
Man ska löda fast de tre lösa kablarna enligft ritningen i pdf-filen, och de lödpunkterna hittar man på undersidan av moderkortet där den stora strömkontakten går in från nätdelen. Man måste då alltså ta bort moderkortet och vända upp och ner på det.

Har man inte X3 ska de två röda kablarna lödas fast på eject och power-knapparnas lödpunkter på kretskortet de knapparna sitter i, kolla in X3IR-tråden i Team Xecuters forum för en bild på hur det ska se ut.

Satt i flera timmar igår inna jag lyckades luska fram detta, tänkte hjälpa andra som råkar ut för detta. Förstår inte hur svårt det kan vara att vara tydlig.

[Hansi]

Ny produkt...vi har utgått från det material som fanns till hands, vi har inte hunnit med att förbättra det.

[RalleB]

Installations anvisningar

För att installera X3IR utan xecuter 3 och controll panel så måste man klippa av kontakten till röd 2 och 3 och löda fast dessa direkt på moderkortet.

[RalleB]

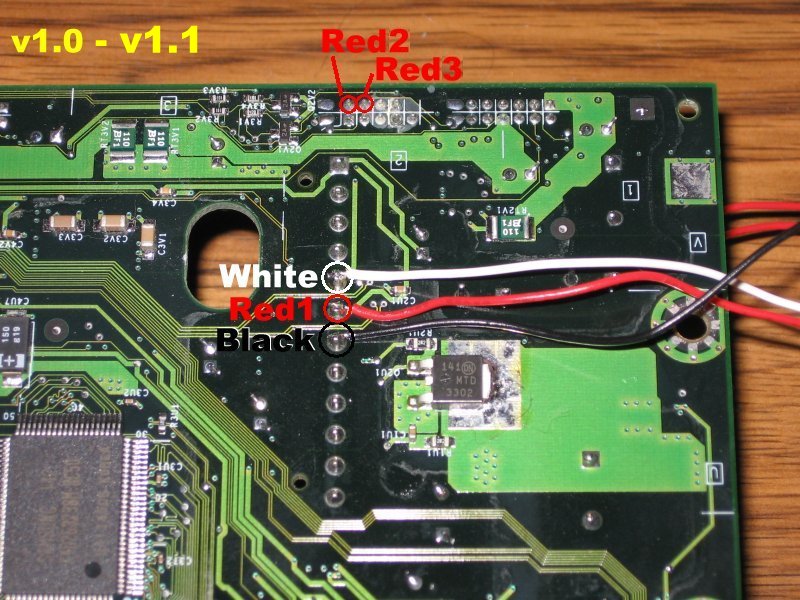

Installations anvisning 1.0-1.1

[RalleB]

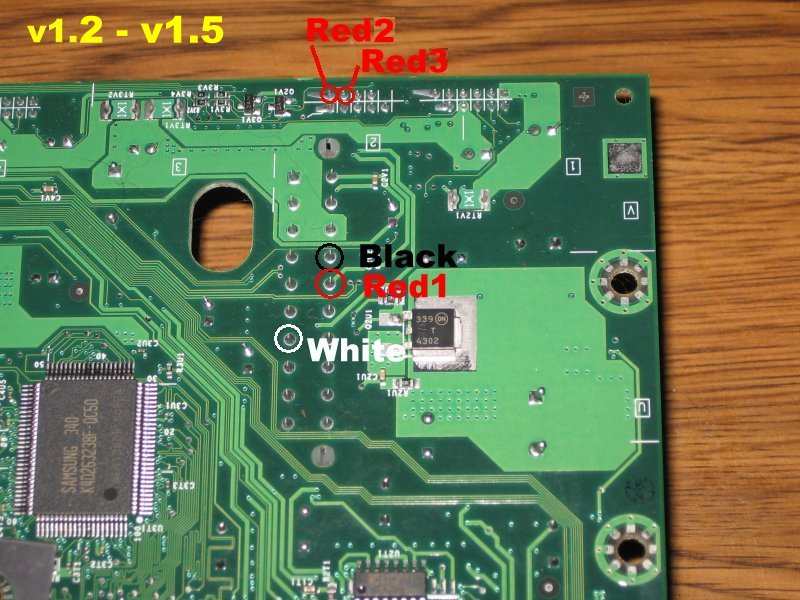

installations anvisning 1.2-1.5

[RalleB]

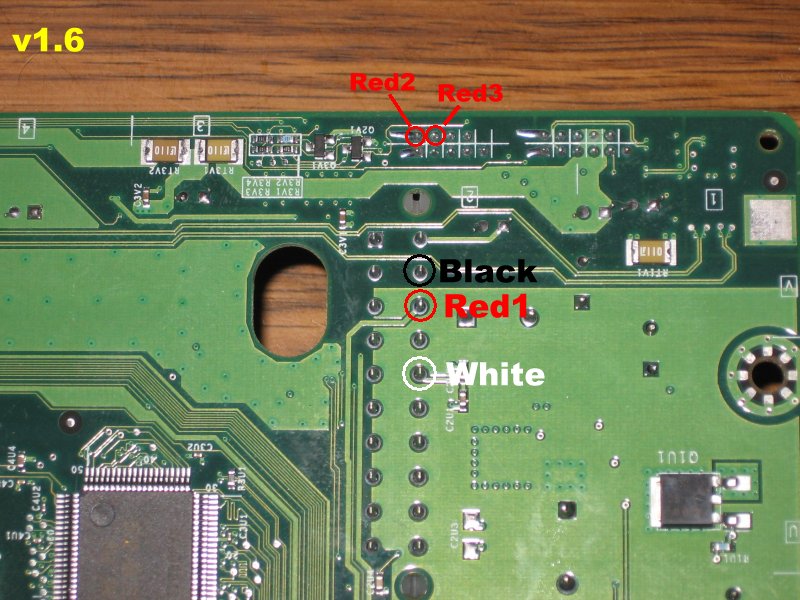

Installations anvisning 1.6

[Hansi]

Tack för det!

Här är bilderna som attachments ifall dom försvinner från källan

[mumindahl]

Hurra för x3ir chippet. Nu behöver jag inte längre resa mig ur soffan och gå fram till xboxen för att sätta på den. Efter inmonterat chip så behöver jag bara resa mig ur soffan och stanna en meter ifrån xboxen. Tänka sig vilken grej. Den där sista metern var alltid den jobbigaste att gå, vad skönt att slippa röra mig den sträckan.

FAN vad förbannad jag blir. Jävla skitprodukt. Hur fan kan det vara tillåtet att sälja sådan dynga. Skulle kunna ta och dra en yxa rakt igenom xboxen. Jag hade hopppats på att ni på psxcare hade något bättre saker för er än att sälja massa skitprodukter, men nej. Att köpa detta chip får nog räknas som årets klart dummaste köp.

Mvh

[Hansi]

Använder du en kass fjärrkontroll eller?? Prova byt batteri.

[Belsebubben]

Köp en lång pinne istället

[Blixten100]

Det är svårt att träffa med en pinne... Tro mig, jag vet.. Jag har byglat knappen i xboxen, och så har jag flyttat proppskåpet så att den ligger i soffan. Då behöver jag bara använda huvudströmbrytaren...
